Rơ le an toàn cho phao diện SRF-111M

Thông số kỹ thuật rơ le an toàn cho phao điện

- Điện áp nguồn cấp: 180V-240VAC.
- Điện áp điều khiển phao: 12V-DC.
- Công suất tiêu thụ không tải: 1W.
- Công suất tải máy bơm tối đa: 1KW.
- Khoảng cách dây dẫn đến phao: 0~50m.
- Kích thước DxRxC (mm): 90x38x65.
- Rãnh gài ray: 35mm.

Lợi ích của việc sử dụng rơ le an toàn cho phao điện SRF-111M.

1 - Rơ le an toàn cho phao diện SRF-111M  Loại trừ nguy cơ rò điện, điện giật, chập điện gây cháy nổ do sử dụng dây dẫn trực tiếp nguồn 220V lên phao điện.
2 -  Tăng tuổi thọ cho phao điện do phao điện không phải trực tiếp chịu tải đóng cắt nguồn điện 220V đến máy bơm.
3 -  Giảm tải cho hệ thống dây dẫn đến phao điện. Chỉ cần sử dụng dây dẫn tiết diện nhỏ làm dây dẫn tín hiệu từ phao điện báo về Rơ le an toàn, do đó có thể cải tạo những trường hợp dây dẫn lên phao không đảm bảo chịu tải để tiết kiệm thời gian, chi phí thi công.
4 - Dễ dàng quan sát trạng thái các phao điện bằng đèn báo, qua đó có thể biết được mức nước trong bể chứa đầy hay hết, rất tiện lợi trong việc sử dụng hay sửa chữa hệ thống.rơ le an toàn cho phao điện

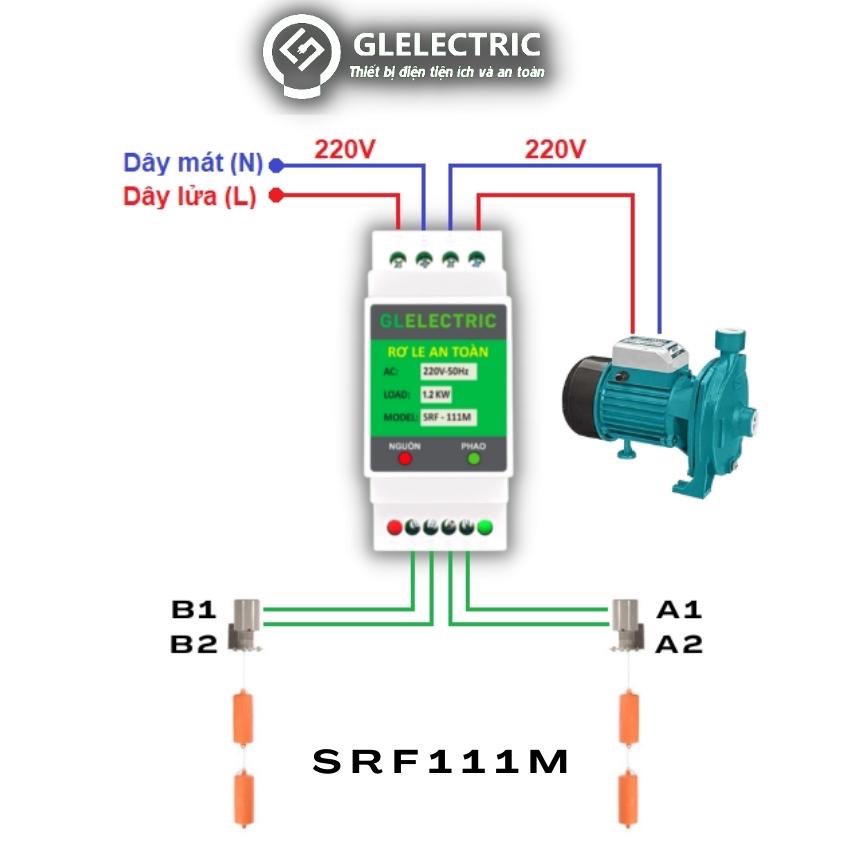

Hoạt động của rơ le an toàn cho phao diện SRF-111M

Khi cấp nguồn 220V cho Rơ le an toàn -> Đèn NGUỒN (mầu đỏ) sáng, nếu bể nước ngầm có nước thì tiếp điểm B1 B2 đóng . Lúc này nếu bể trên hết nước -> tiếp điểm A1 A2 đóng -> Đèn PHAO (mầu xanh) sáng -> Rơ le cấp nguồn cho máy bơm hoạt động đến khi đầy bể thì dừng.

Nếu đang bơm mà bể ngầm hết nước, lúc này tiếp điểm B1B2 của công tắc phao (lắp ở bể ngầm) hở mạch -> Đèn PHAO tắt -> Rơ le sẽ ngắt điện cấp cho máy bơm nước. Bơm sẽ dừng đến khi bể ngầm đủ nước và Phao bể ngầm nổi lên -> đóng mạch tiếp điểm B1 B2 -> Bơm sẽ hoạt động trở lại.
